Nella mia lista di cose da portare per le escursioni ci sono sempre auricolari, snack, repellente per insetti e scarponi da trekking, ma non porto sempre lo stesso tipo di zaino. Per le escursioni più lunghe uso uno zaino con abbondante acqua e cibo, mentre per le passeggiate più facili mi basta il marsupio. Durante la pianificazione, è importante considerare non solo la lunghezza del percorso, ma anche il dislivello che incontrerò, per determinare cosa devo portare e, di conseguenza, quale zaino. Preferisco sempre avere una cartina topografica che mostri la pendenza del terreno, così posso capire quante pause e quanta Gatorade® mi serviranno.

Che cos'è una mappa di livello?

Le mappe topografiche, note anche come mappe a curve di livello, rappresentano l'altitudine della superficie terrestre tramite linee. Queste curve di livello delineano le variazioni di quota. Le diverse linee sono distanziate a intervalli predeterminati, e ciascuna linea collega punti della stessa altezza, rappresentando un'altitudine costante. Nell'esempio seguente, l'intervallo tra le curve di livello è di 100. Ogni linea indica una variazione di quota di 100 piedi. Nelle zone pianeggianti, le curve di livello appaiono visivamente molto più distanziate; tuttavia, nelle regioni scoscese dove l'altitudine cambia rapidamente, le linee sono molto ravvicinate.

Queste mappe forniscono una rappresentazione del terreno da una prospettiva bidimensionale. Le mappe dei sentieri escursionistici sono tra gli esempi più comuni di mappe topografiche, in quanto mostrano l'entità e la velocità delle variazioni di altitudine del terreno. Le mappe topografiche sono inoltre preziose per la pianificazione di infrastrutture come strade e ponti, per l'agricoltura e per la preparazione alle calamità naturali.

Come generare linee di contorno

Che si tratti di tracciare un nuovo sentiero, pianificare un nuovo resort all-inclusive o costruire nuove strade, Global Mapper® può creare curve di livello a partire da dati altimetrici in pochi semplici passaggi. In questo esempio, analizzerò la montagna più alta del Maine: il Monte Katahdin.

Terreno di partenza

In Global Mapper, è possibile generare curve di livello da qualsiasi dato di elevazione caricato, incluse griglie, nuvole di punti e elementi vettoriali con un attributo di elevazione. Per generare curve di livello direttamente da una nuvola di punti è necessaria una licenza Global Mapper Pro® . Gli utenti Pro possono anche generare curve di livello o modelli digitali del terreno da dati lidar.

In questo esempio, ho caricato in Global Mapper una griglia altimetrica dell'USGS. Lo strumento Crea curve di livello aprirà una finestra di dialogo per la generazione delle linee.

Finestra di dialogo Crea strumento contorni in Global Mapper

Intervallo di contorno

Dopo aver assegnato un nome al layer delle curve di livello, è possibile personalizzare lo spessore, la frequenza e le unità di misura delle linee. L'intervallo tra le curve di livello indica la variazione di quota rappresentata da ciascuna linea. Per il Monte Katahdin, ho impostato l'intervallo a 100 piedi; ogni curva di livello rappresenta una variazione di quota di 100 piedi.

Monte Katahdin con curve di livello a intervalli di 100 piedi. Le curve di livello di riferimento sono 5 (minimo) e 10 (massimo).

L' impostazione Moltiplicatore intervallo contorno è anche nota come contorno indice. Questa impostazione applica classi di feature alle diverse categorie di linee e determina quali contorni appaiono in grassetto. In questo caso, ogni 5 contorni saranno più spessi e ogni 10 saranno più spessi.

Se selezionassi l'opzione "Genera curve di livello solo a un'altezza specificata", le curve di livello verrebbero create solo all'altezza impostata nell'intervallo di curve di livello. In altre parole, un'altezza specificata di 3000 con la casella selezionata creerebbe linee solo a 3000 piedi.



Gamma e risoluzione

Personalizza ulteriormente la tua mappa delle curve di livello con le impostazioni aggiuntive che trovi più in basso nella finestra di dialogo. Puoi impostare l'intervallo di altitudine per la generazione delle curve di livello. Le altezze predefinite corrispondono all'intervallo dei dati caricati, ma se volessi generare le curve di livello solo per le parti più ripide del Katahdin, potrei impostare il minimo a 3000 piedi.

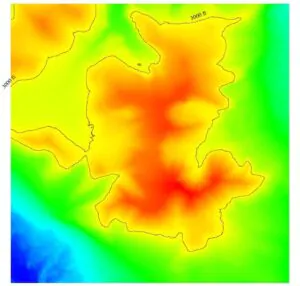

Intervallo di altitudine minima impostato a 3000 piedi

È possibile regolare anche la risoluzione per creare curve di livello più o meno dettagliate. Risoluzioni più elevate creeranno linee meno dettagliate e più uniformi che occuperanno meno spazio. Per la maggior parte delle mappe, è possibile mantenere l'impostazione predefinita.

Opzioni aggiuntive

All'interno della finestra di dialogo sono presenti diverse caselle di controllo aggiuntive, come l'interpolazione di piccoli spazi vuoti o l'esportazione dei contorni direttamente in un file di pacchetto. Ecco alcune caselle che preferisco selezionare.

• Aggiunta delle etichette delle unità di misura alle quote altimetriche: Poiché la mia legenda è in piedi, voglio assicurarmi che le etichette delle curve di livello mostrino tale unità di misura.
• Linee di contorno più uniformi: selezionando questa casella, l'aspetto delle linee di contorno risulterà più armonioso e meno frastagliato.
• Scarta le curve di livello chiuse più corte di: Indicando una lunghezza e selezionando questa casella, non verranno generate curve di livello chiuse brevi, creando una mappa topografica più pulita.

semplificazione

La scheda Semplificazione consente agli utenti di determinare se i punti contribuiscono alla forma di un contorno. Una maggiore semplificazione si tradurrà in un minor numero di punti, creando un file più piccolo ma una linea di contorno più frastagliata e meno precisa. Una minore semplificazione manterrà un maggior numero di vertici, con conseguenti linee più uniformi e un file più grande e preciso.

Rivestimenti

Se stai elaborando una nuvola di punti molto grande, puoi suddividere la generazione delle curve di livello per creare file più piccoli e ridurre così i requisiti di memoria del computer. Se questa opzione è abilitata, Global Mapper suddividerà i dati in una griglia e creerà le curve di livello tessera per tessera, invece di tentare di elaborare l'intera mappa in una sola volta.

Limiti di contorno

Analogamente all'impostazione dell'intervallo di elevazione, è possibile determinare quali parti dei dati utilizzare per creare le curve di livello impostando i limiti. Questi limiti possono includere tutti i dati visibili sullo schermo, l'opzione di disegnare un riquadro o di ritagliare l'area selezionata.

Durante l'elaborazione della mia piccola griglia altimetrica del Katahdin, ho lasciato tutte queste schede con le impostazioni predefinite.

Si può tranquillamente affermare che per scalare il Katahdin avrò bisogno almeno di uno zaino. Scopri come utilizzare Global Mapper per completare il tuo progetto oggi stesso scaricando una versione di prova gratuita di 14 giorni!
