Cómo crear un modelo digital de terreno

23 de diciembre de 2025

En la industria geoespacial, se utilizan con frecuencia acrónimos como DEM, DSM y DTM para referirse a datos de elevación, pero no son intercambiables. Un Modelo Digital de Elevación (DEM) es un término general para una representación ráster de valores de elevación, que generalmente se refiere a la superficie terrestre sin vegetación. Un Modelo Digital de Superficie (DSM) representa la parte superior de la superficie terrestre, incluyendo edificios, vegetación y otros elementos sobre el terreno. Un Modelo Digital de Terreno (DTM) representa específicamente la superficie del terreno subyacente, sin estructuras ni vegetación.

Los modelos digitales de terreno (MDT) son esenciales para análisis como la modelización hidrológica, la generación de pendientes y curvas de nivel, los cálculos de movimiento de tierras y cualquier flujo de trabajo que requiera una representación precisa de la superficie real del terreno. En las siguientes secciones, explicaremos cómo crear un MDT en Global Mapper®, incluyendo la optimización de parámetros, la selección de métodos de mallado y la aplicación de las mejores prácticas para la modelización basada en nubes de puntos.

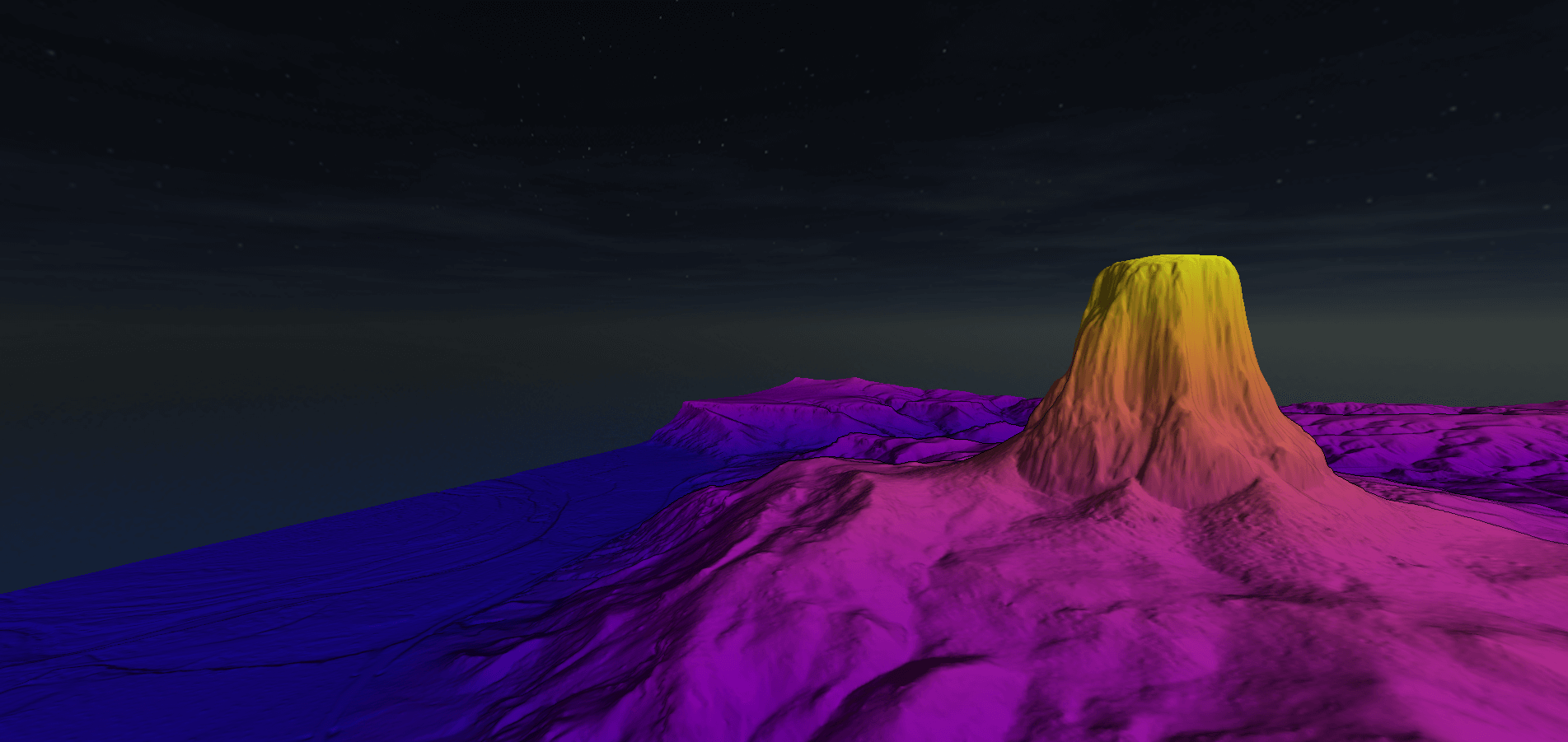

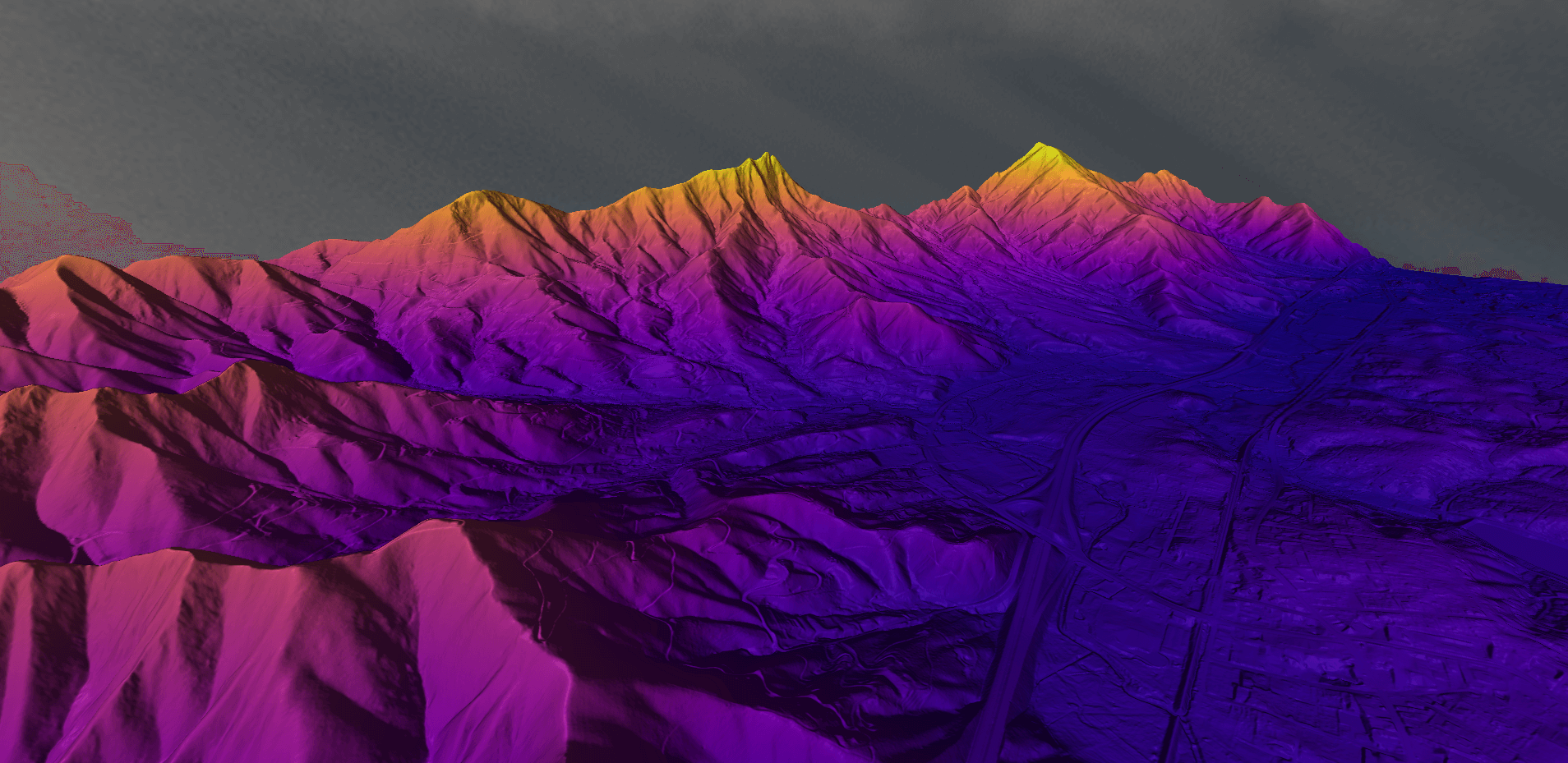

Modelo de elevación en Global Mapper con sombreador de azul a amarillo. Modelo digital del terreno generado y visualizado en el visor 3D

Creación de un modelo digital de terreno en Global Mapper

La herramienta Creación de cuadrícula de elevación en Global Mapper utiliza cualquier dato vectorial 3D para generar una capa de elevación ráster en cuadrícula, incluidos los modelos digitales de terreno (MDT). Los MDT se pueden crear en pocos pasos: cargue sus datos de elevación, abra la herramienta Crear cuadrícula de elevación, elija un método de agrupamiento y haga clic en Aceptar. Una vez creados, los modelos de terreno se pueden visualizar, editar, analizar y exportar en uno de los muchos formatos de elevación compatibles , todo dentro de Global Mapper.

En la práctica, los modelos digitales de terreno (MDT) se suelen obtener a partir de datos lidar u otras fuentes de datos 3D, aislando las mediciones del terreno e interpolándolas para formar una superficie continua. Al crear un MDT a partir de una nube de puntos, lo ideal es clasificar primero el terreno utilizando las herramientas de clasificación de nubes de puntos de Global Mapper Pro. Disponible en la herramienta de análisis de nubes de puntos , el proceso de clasificación del terreno identifica y etiqueta automáticamente los puntos que probablemente corresponden al terreno. Al generar la cuadrícula de elevación, se puede filtrar por clasificación para excluir los puntos que no corresponden al terreno, lo que garantiza que la superficie resultante represente con precisión el terreno.

Cómo elegir el método de cuadrícula adecuado

Al crear una cuadrícula de elevación, el cuadro de diálogo Crear cuadrícula de elevación ofrece varios métodos para interpolar datos vectoriales 3D en una superficie continua. Los dos enfoques principales son la Red Irregular Triangulada (TIN) y el método de agrupamiento. Comprender cómo funciona cada método le ayudará a elegir la mejor opción para sus datos y objetivos de análisis.

La imagen a continuación muestra una comparación visual de cuadrículas de elevación generadas a partir de los mismos datos mediante diferentes métodos, representadas a lo largo de una trayectoria común en la herramienta Perfil de trayectoria . En este ejemplo, el método de agrupamiento produce una superficie más suave que el método de triangulación. Si bien ambos enfoques son ampliamente utilizados, el agrupamiento es la opción más popular en general. Existe un debate constante en el sector sobre qué método ofrece mayor precisión, pero la respuesta depende en gran medida de cómo se defina la precisión y cómo se utilizará la superficie resultante. En definitiva, el mejor método es el que mejor se adapte a las necesidades de su proyecto específico.

Un perfil de trayectoria que compara cuadrículas de elevación generadas

El método TIN

El método de Red Irregular Triangulada (TIN) es ideal para usuarios que buscan una superficie que siga fielmente los puntos clave o significativos de los datos de origen. Mediante este método, Global Mapper conecta entidades puntuales 3D, incluyendo vértices de entidades lineales y de área 3D, en una red de triángulos. A continuación, el software interpola los valores de elevación en las caras triangulares utilizando la información de elevación y pendiente de las entidades para generar una capa de elevación en cuadrícula que emula una superficie TIN. Además, Global Mapper puede marcar automáticamente los Puntos Clave del Modelo para crear una superficie simplificada, ideal para el proceso TIN. La superficie TIN vectorial también se puede guardar para exportarla fácilmente al software CAD de su elección.

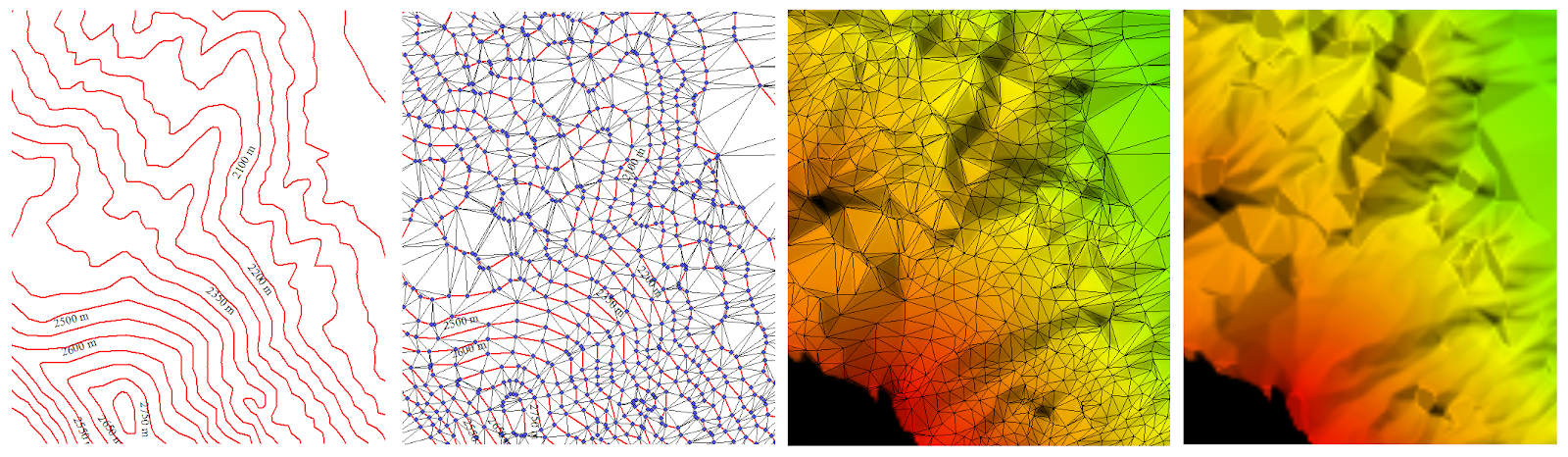

Proceso del método de triangulación: Datos de curvas de nivel de origen, curvas de nivel con vértices conectados por la red de triangulación, red de triangulación con cuadrícula ráster interpolada, capa de elevación en cuadrícula de salida.

El método de clasificación

Global Mapper Pro incluye varias variantes del método de agrupamiento, como el valor promedio, mínimo y máximo. El agrupamiento es especialmente adecuado para flujos de trabajo basados ​​en nubes de puntos, ya que no depende de cada punto individual para generar la cuadrícula de salida. En cambio, se seleccionan puntos representativos según sus características de elevación dentro de áreas definidas.

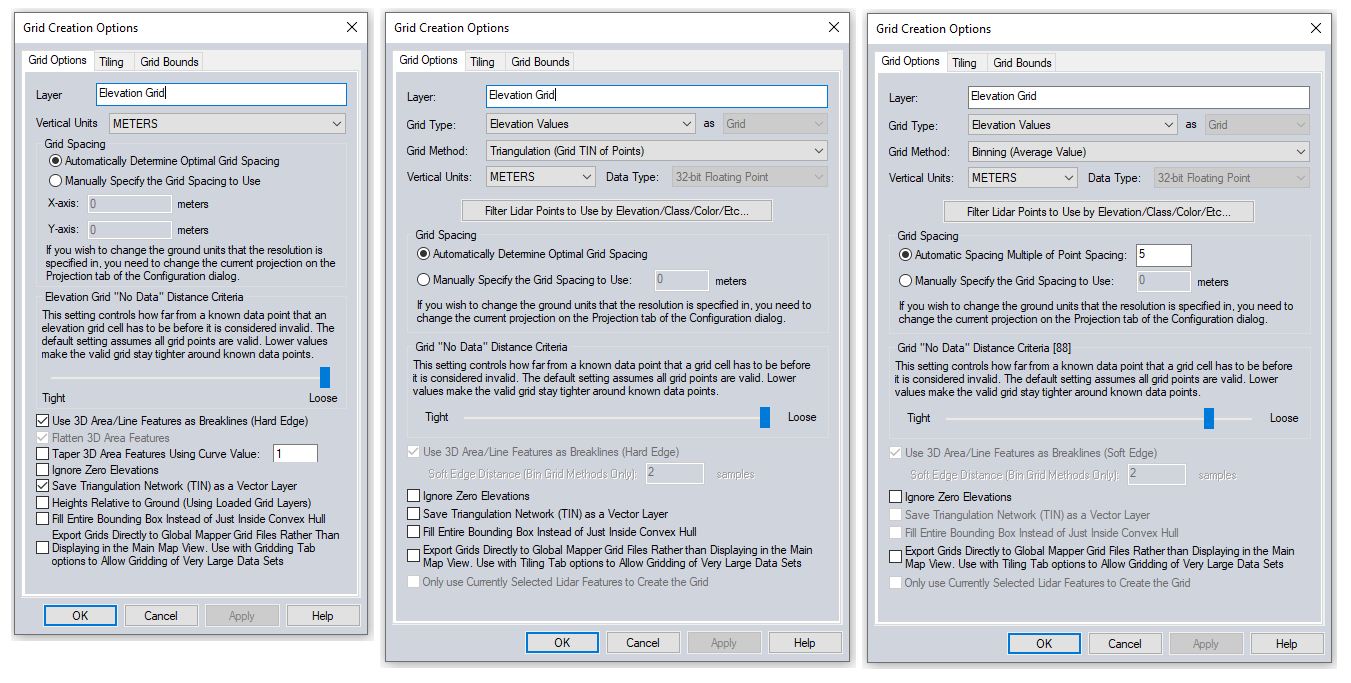

Capturas de pantalla de cuadros de diálogo con diferentes configuraciones. Cuadro de diálogo Creación de cuadrícula de elevación de izquierda a derecha: Usando solo entidades de línea o área 3D, Método de triangulación seleccionado usando una nube de puntos, Método de agrupamiento seleccionado usando una nube de puntos.

El método de agrupamiento funciona dividiendo espacialmente el conjunto de datos en intervalos que corresponden a la resolución de las celdas de la cuadrícula de salida. Un único valor de elevación de cada intervalo se utiliza para representar la celda correspondiente en la capa de cuadrícula final. El valor elegido depende del método de agrupamiento seleccionado; por ejemplo, el método de Valor Mínimo de Agrupamiento utiliza la elevación más baja dentro de cada intervalo, lo que resulta especialmente útil para generar modelos de terreno sin vegetación a partir de datos lidar.

Refinando la superficie del terreno

Una vez generada la superficie del terreno, es posible que observe áreas que requieren una limpieza o refinamiento adicional, especialmente donde los datos de la nube de puntos son incompletos o inconsistentes. Los cuerpos de agua, como estanques, lagos y ríos, suelen generar resultados inconsistentes, lo que puede introducir ruido en la cuadrícula de elevación. Cuando un modelo de terreno incluye áreas cubiertas de agua, suele ser útil aplanar esas regiones para que tengan un valor de elevación uniforme.

Esto se puede lograr creando una entidad de área 3D que coincida con el tamaño del cuerpo de agua e incluyéndola en el proceso de creación de la cuadrícula. Al habilitar la opción "Usar entidades de área/línea 3D como líneas de ruptura", la elevación de la entidad se "quemará" en la cuadrícula de salida, aplanando así la variación de elevación dentro del área definida. Este mismo método también se puede aplicar a carreteras, huellas de edificios o cualquier área donde se desee una elevación uniforme. Si se requiere un ajuste adicional después de generar la cuadrícula, se puede usar la herramienta "Pintura de terreno" para editar y suavizar la superficie manualmente.

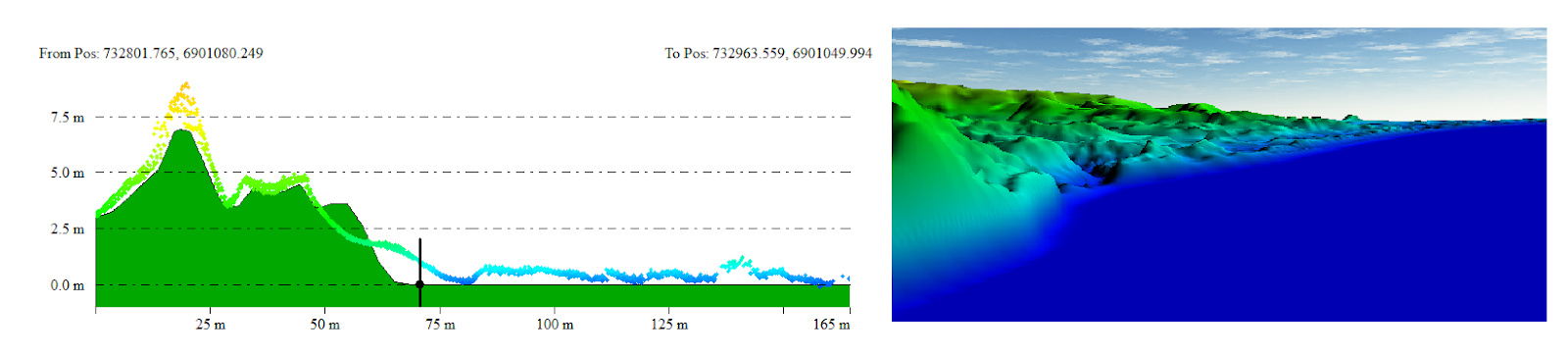

Modelo digital de superficie (DSM) frente a un modelo digital de terreno (DTM) en vistas 3D y de perfil de trayectoria. Un perfil de trayectoria que compara una nube de puntos y una cuadrícula de terreno generada que utilizó una línea de ruptura para aplanar el área de agua y la misma cuadrícula en el visor 3D que muestra el área de agua aplanada y la costa más rocosa.

Con una cuadrícula de elevación finalizada, puede ampliar su análisis en Global Mapper: crear curvas de nivel, mapear cuencas hidrográficas, calcular volúmenes y realizar una amplia gama de análisis basados ​​en el terreno. Explore flujos de trabajo y consejos adicionales en la página de la Colección de videos.
