Batimetría derivada de satélites: revolucionando los SIG

19 de noviembre.

La batimetría derivada de satélite, también conocida como SDB, es un método utilizado para estudiar la profundidad de una masa de agua a partir de imágenes aéreas. Si bien el sonar multihaz y el lidar aerotransportado son técnicas fiables, la recopilación de estos datos puede resultar costosa según el tamaño y la escala del estudio. En el episodio 12 del podcast GEOTalks , hablamos con Amy Anfinrud de TCrata sobre su mapa base marino global gratuito y sus ofertas de datos SDB premium en Global Mapper®.

¿Qué son las imágenes satelitales?

Las imágenes satelitales son un tipo de datos ráster, es decir, están compuestas por píxeles. Los profesionales geoespaciales se basan en imágenes satelitales para tomar decisiones informadas sobre su trabajo. El software SIG, como Global Mapper, es conocido por su capacidad para conectarse a fuentes de datos en línea , incluyendo imágenes satelitales gratuitas y de pago, así como otros conjuntos de datos derivados de imágenes aéreas.

Si te centras en la hidrografía o la cartografía costera, el producto de batimetría derivado de satélites de TCarta, conocido como Global Marine Basemap, es de uso gratuito.

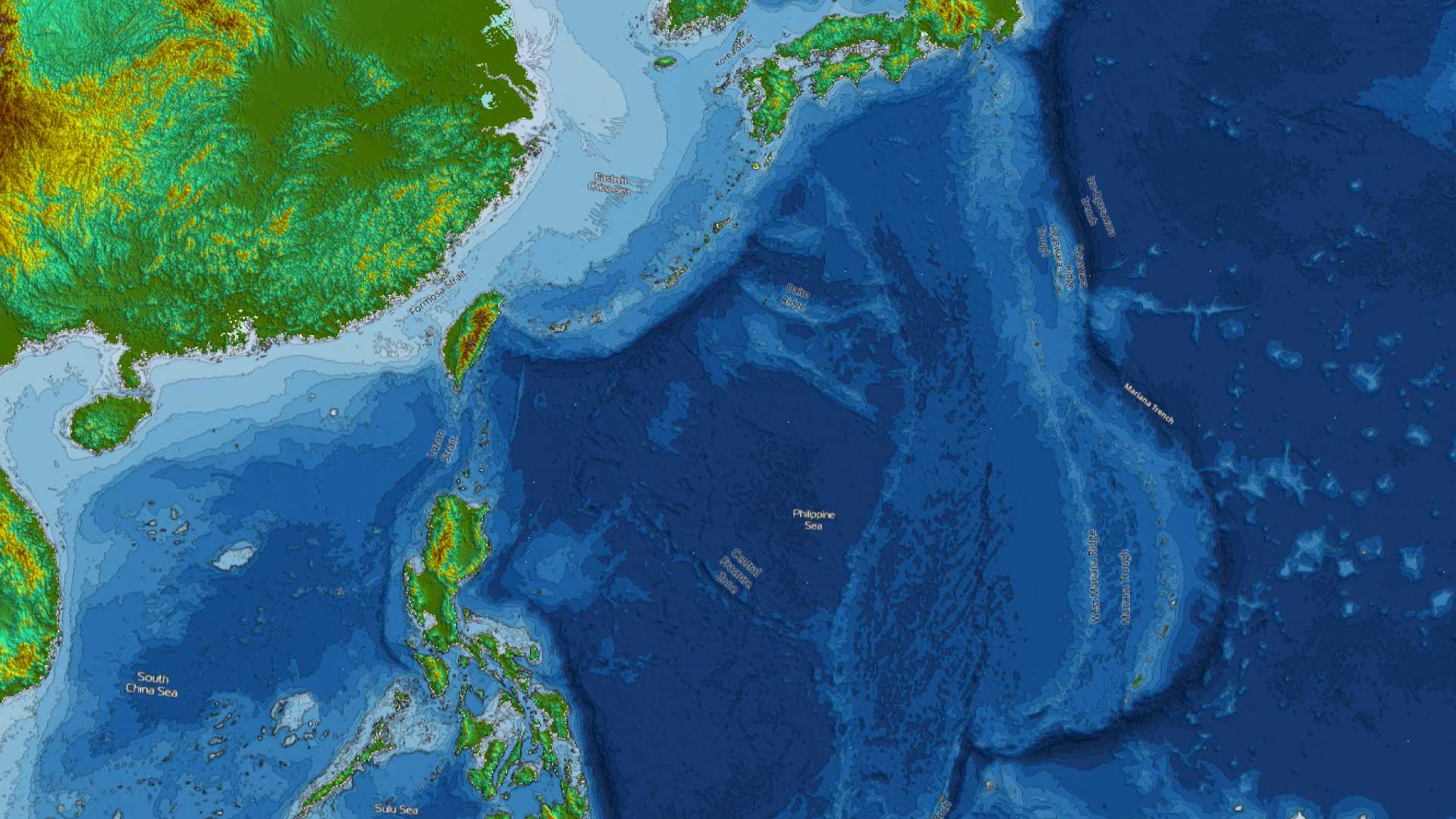

Mapa topográfico de la tierra y el mar cerca de la Fosa de las Marianas. La profundidad del terreno submarino se visualiza en una gama de azules, donde el azul claro representa las profundidades menores y el azul oscuro las mayores. La tierra se visualiza con el sombreador global en Global Mapper. Las elevaciones más bajas se representan en verde, mientras que las más altas se muestran en naranja oscuro. Según su sitio web, el mapa base marino global de TCrata "ofrece un entorno sólido y atractivo para aplicaciones de SIG y cartografía".

Tipos de datos batimétricos

Tanto si planea transmitir datos desde una fuente en línea como si desea realizar un levantamiento hidrográfico, puede resultarle útil comprender las diferencias entre los distintos tipos de datos batimétricos. Cada tipo ofrece beneficios específicos a los usuarios:

  • Batimetría derivada de satélite (SDB): Un producto batimétrico que proporciona información sobre la profundidad de las aguas costeras a partir de imágenes aéreas.
  • Sonar multihaz (MBES)Estos datos se suelen recopilar desde un vehículo submarino autónomo (AUV) y pueden utilizarse para proporcionar una visualización de alta resolución del terreno submarino.
  • Batimetría láser aerotransportada (ALB)Este producto lidar batimétrico proporciona un método eficiente para la recopilación de datos, aunque tiene sus limitaciones.

Software de batimetría y SIG derivado de satélites

En este episodio del podcast GEOTalks, hablamos sobre el valor del Mapa Base Marino Global de TCarta, además de sus productos batimétricos premium para profesionales de SIG. Una de las formas más accesibles de visualizar la batimetría derivada de satélites con software SIG es crear un mapa topobatimétrico.

Crea un mapa topobatimétrico con Global Mapper.

¿Qué es un mapa topobatimétrico (o topobatimétrico)? Esta técnica permite crear un mapa continuo que representa tanto la elevación del terreno (topografía) como la profundidad del terreno submarino (batimetría). Los usuarios de Global Mapper pueden crear un mapa topobatimétrico utilizando ALB, MBES o SDB. Para este ejemplo, vamos a crear uno a partir de un DSM y el mapa base marino global de TCarta.

1. Cargar los datos de elevación terrestre y el mapa base marino.

Para crear tu mapa topográfico, ve a Configuración en Global Mapper y establece la proyección en UTM . Luego, carga los datos de elevación terrestres que prefieras. En este ejemplo, seleccioné una fuente de datos de elevación de la pestaña Popular de la herramienta Conectar a datos en línea : Datos de elevación mundial SRTM y el Mapa topográfico mundial.

A continuación, volvemos a la herramienta de datos en línea para cargar el mapa base marino global de TCrata.

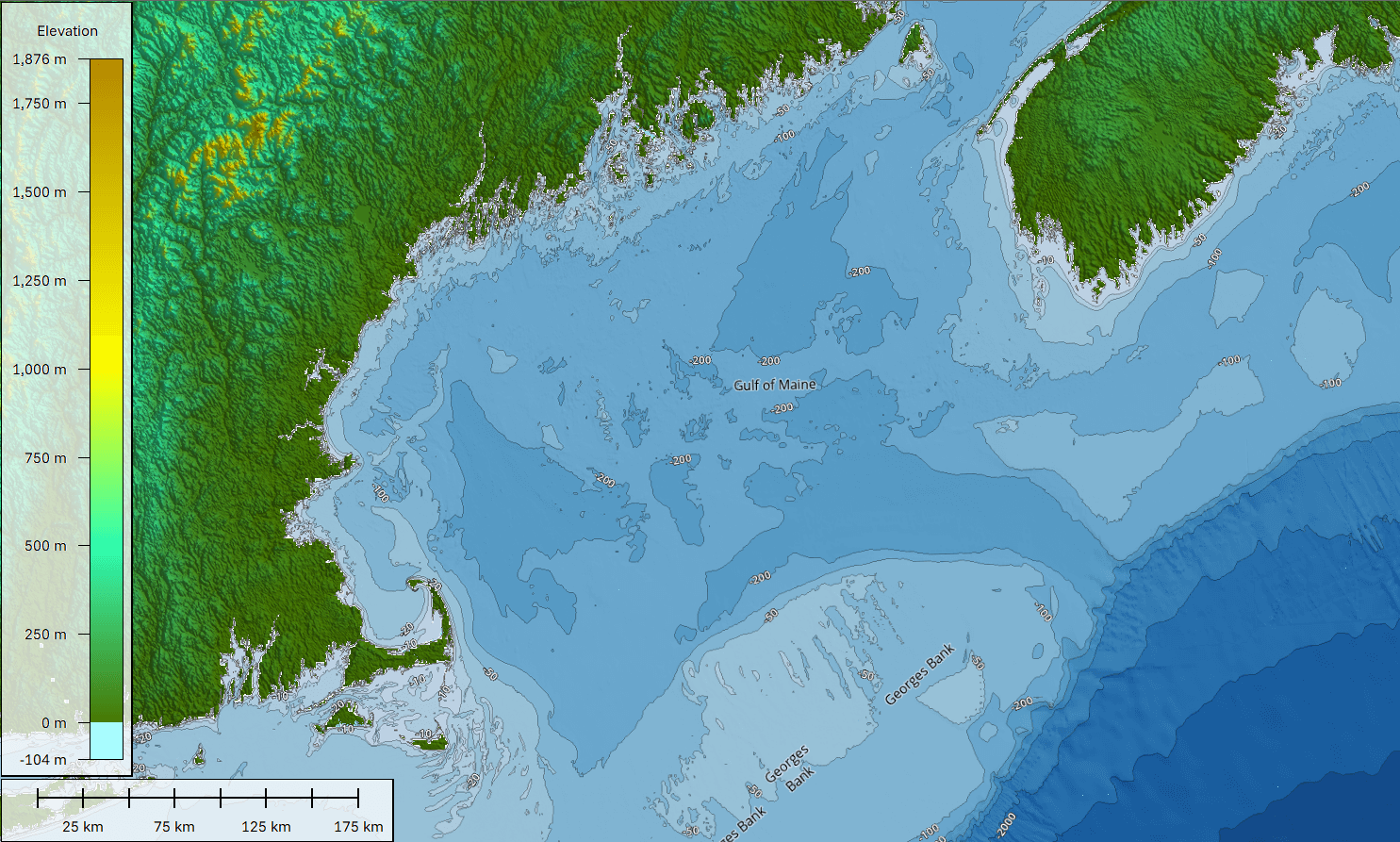

Mapa topobatimétrico creado a partir de datos batimétricos derivados de satélite y datos de elevación SRTM. Mapa topobatimétrico creado a partir de datos batimétricos derivados de satélite y datos de elevación SRTM.

2. Diseña tu mapa topobático

Una vez que los datos estén en el espacio de trabajo, es hora de dar estilo al mapa topográfico. Si planea usar el Mapa Topográfico Mundial, no tendrá que configurar mucho el estilo. En cambio, veamos los Datos de Elevación Mundial SRTM.

Al seleccionar la capa SRTM en el Centro de control, verá las opciones de Controles de visualización de Lidar/Terreno . Aquí puede configurar el sombreador (yo elegí el Sombreador global) para adaptarlo a las necesidades de su proyecto y visualización. Hay varios sombreadores integrados para elegir; sin embargo, también puede personalizarlos.

Esta visualización se ve genial; sin embargo, supongamos que también quiero una versión con el Mapa Topográfico Mundial, ya que agrega etiquetas. ¡Es tan sencillo como desactivar la capa SRTM en el Centro de Control y activar la capa del Mapa Topográfico Mundial!

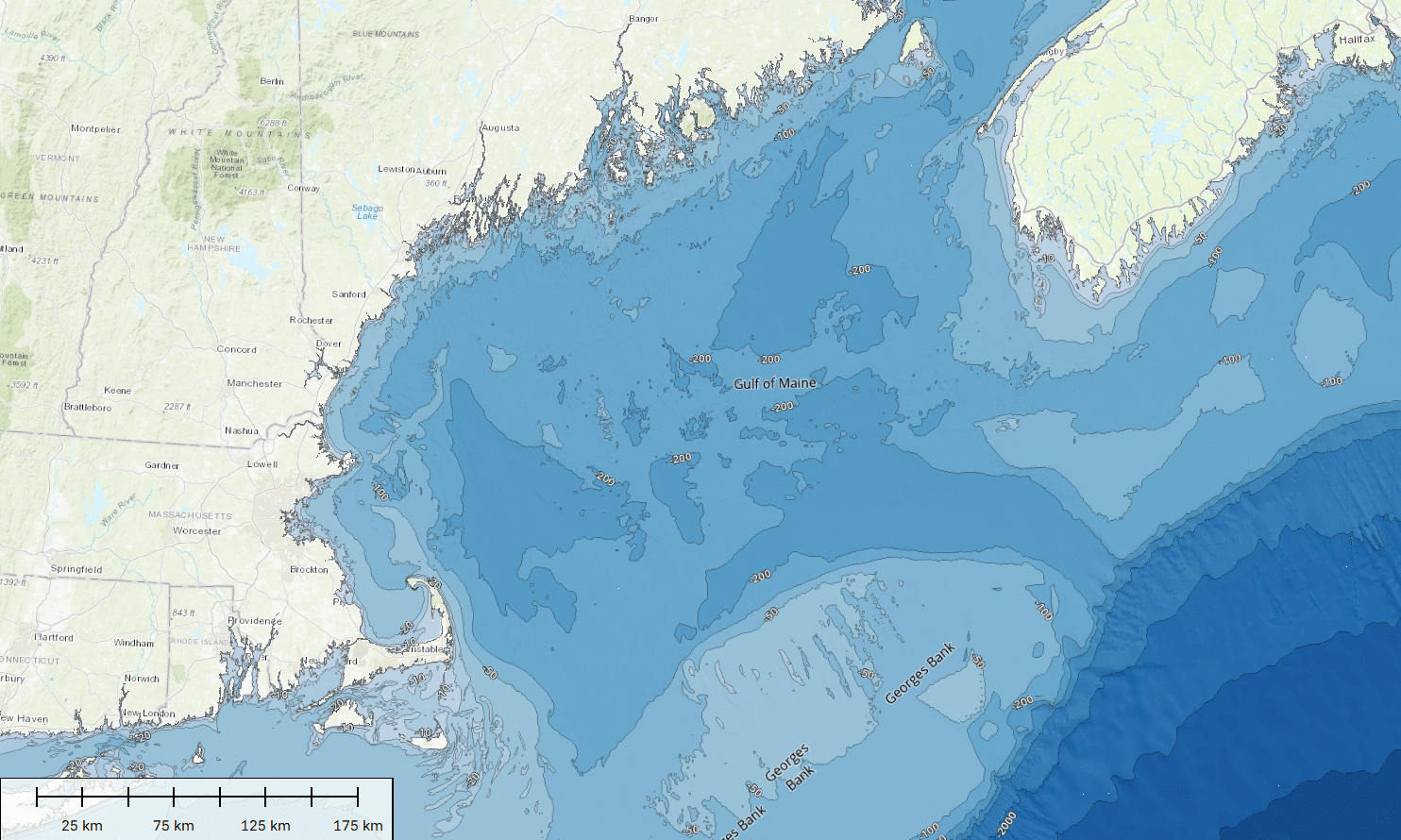

Mapa topobatimétrico creado a partir de datos batimétricos derivados de satélite y datos del Mapa Topográfico Mundial. Mapa topobatimétrico creado a partir de datos batimétricos derivados de satélite y datos del Mapa Topográfico Mundial.

¿Qué datos batimétricos debo utilizar?

Los datos que elija dependerán de cómo planee utilizarlos. El sonar multihaz y la batimetría láser aerotransportada se utilizan comúnmente en levantamientos hidrográficos y permiten obtener visualizaciones de alta resolución del área de cobertura. Para quienes requieren precisión y exactitud en sus datos, el sonar multihaz y la batimetría láser aerotransportada son una excelente opción. Sin embargo, según la magnitud del levantamiento, estos datos pueden tener un costo elevado.

La batimetría derivada de satélites es una valiosa alternativa para visualizar la batimetría costera. Dado que la batimetría derivada de satélites se produce a partir de imágenes aéreas en lugar de un levantamiento topográfico, los usuarios pueden acceder a ella sin coste adicional.

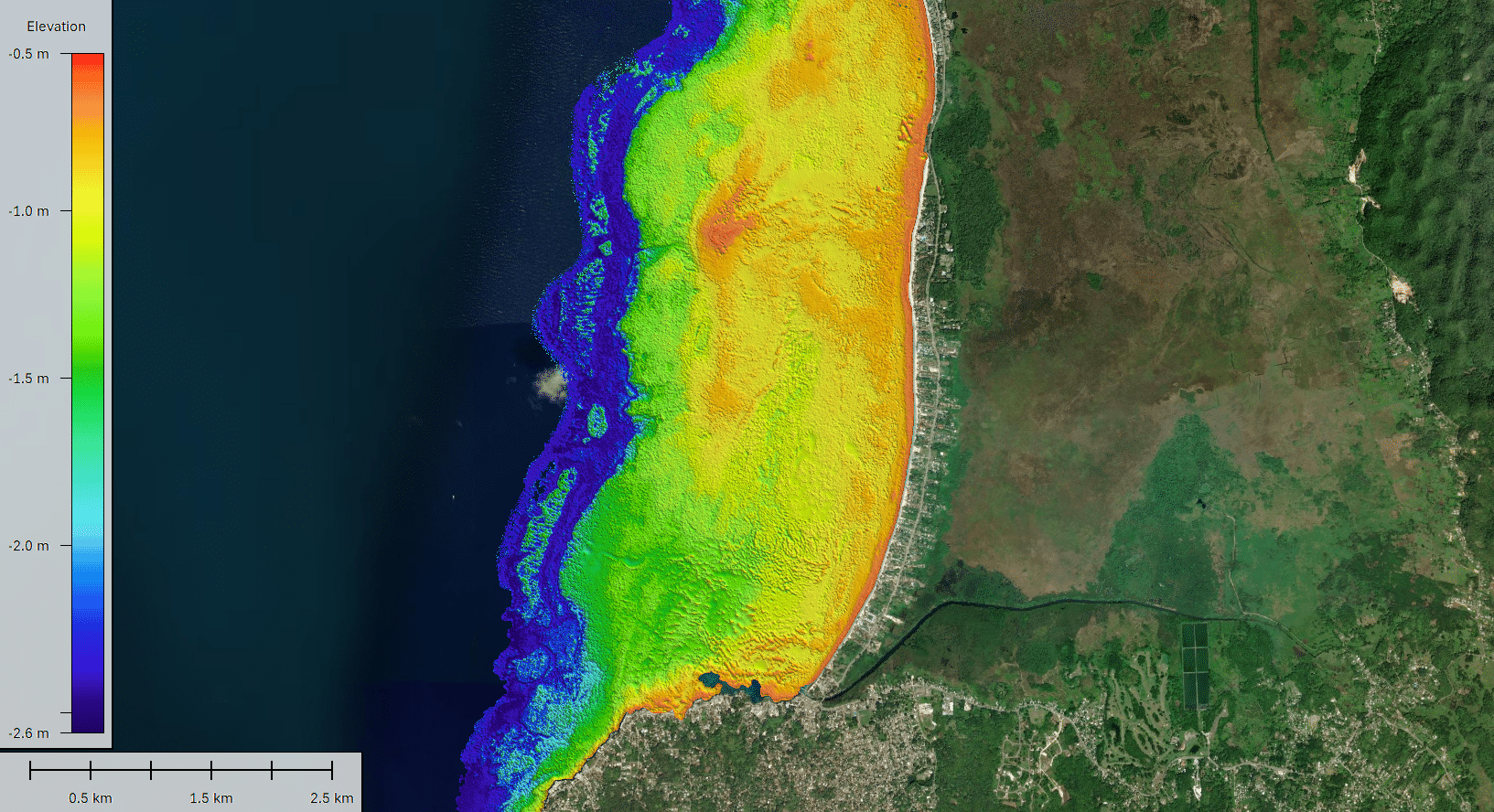

Visualización de datos SDB desde la costa de Negril, Jamaica. Batimetría premium derivada de satélites de TCrata combinada con una capa de datos de World Imagery.

La Organización Hidrográfica Internacional elaboró ​​la Guía de Buenas Prácticas de Batimetría Derivada de Satélite para asesorar a la comunidad hidrográfica sobre la mejor manera de utilizar estos datos. En el prólogo de esta guía exhaustiva, Mathias Jonas afirma: «Representa una solución potencialmente rentable para cubrir aguas muy poco profundas. Si bien la batimetría derivada de satélite no sustituirá los levantamientos acústicos o lidar precisos debido a sus limitaciones conocidas, puede utilizarse con gran eficacia si se comprenden y gestionan adecuadamente dichas incertidumbres». Es alentador saber que existen alternativas para mapear la profundidad sin incurrir en grandes gastos.

Escucha el podcast GEOTalks y participa.

El podcast GEOTalks destaca el trabajo de profesionales y entusiastas de los SIG de todo el mundo. ¿Quieres saber más sobre la cartografía costera y otros lugares singulares? Descubre más en el podcast GEOTalks:

Referencias

B-13 Edición 1.0.0 Organización Hidrográfica Internacional… , Organización Hidrográfica Internacional, iho.int/uploads/user/pubs/bathy/B_13_Ed100_032024.pdf. Consultado el 6 de noviembre de 2025.
